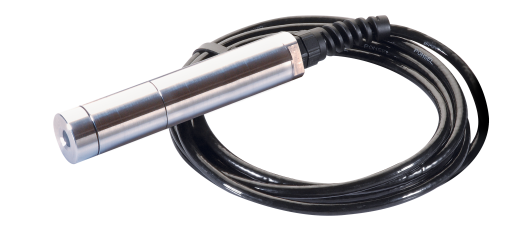

SENSOR ÓPTICO DE OXÍGENO DISUELTO OPTOD AQUALABO

TECNOLOGÍA ÓPTICA PARA MEDICIONES OPTIMIZADAS

CARACTERÍSTICAS:

Tecnología óptica:

La tecnología OPTOD (Tecnología óptica de oxígeno disuelto) se basa en la tecnología óptica luminiscente. El sensor OPTOD está homologado por el método internacional ASTM D888-05 y la norma ISO 17289.

Sin necesidad de calibración y gracias a una tecnología de ultra bajo consumo, el sensor OPTOD responde a las exigencias de los trabajos de campo y de las campañas de corta o larga duración.

Sin consumo de oxígeno, esta tecnología le permite una medida precisa en cualquier situación y especialmente en concentraciones muy bajas de oxígeno.

Mecánica: Compacto, robusto y ligero, el sensor permite un uso portátil o en fijo/permanente.

Cuerpo de acero inoxidable 316 L (tratamiento de pasivación) o de titanio para aplicaciones en entornos corrosivos.

ESPECIFICACIONES TÉCNICAS:

Principio de medición: Medida óptica por luminiscencia.

Rangos de medida: 0,00 a 20,00 mg/L – 0,00 a 20,00 ppm – 0-200%.

Resolución: 0,01.

Precisión: +/- 0,1mg/L – +/- 0,1 ppm – +/- 1 %.

Tiempo de respuesta: 90% del valor en menos de 60 segundos.

Frecuencia de medida recomendada: >5 s.

Movimiento de agua: No es necesario.

Compensación de temperatura: Mediante NTC.

Temperatura de almacenamiento: de -10°C a + 60°C.

Interfaz de señales: Modbus RS-485 y SDI-12.

Alimentación del sensor: 5 a 12 voltios.

Consumo:
En espera 25 μA
Promedio RS485 (1 medida/ segundo): 4,4 mA
Promedio SDI12 (1 medida/segundo): 7,3 mA
Impulso de corriente: 100 mA.

Dimensiones: Diámetro: 25 mm; longitud: 146 mm.

Peso: Versión de acero inoxidable 450 g (sensor + cable 3 m)
Versión de titanio 300 g (sensor + cable 3 m).

Material: Acero inoxidable 316L, Nuevo: cuerpo en Titanio.

Presión máxima: 5 bares.

Conexión: 9 conectores blindados, cubierta de poliuretano, hilos desnudos
o conector Fisher estanco.

Protección: IP68.

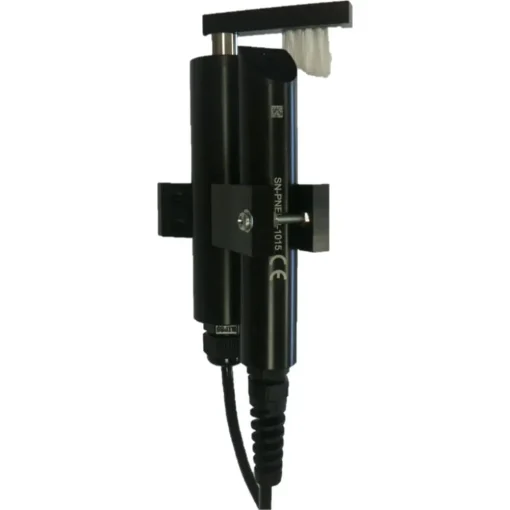

Accesorio: Hidrolimpieza: Sistema antiincrustante para sensor numérico Optod.



REFERENCIAS:

Sensor digital Optod Enchufe Odeon Fisher 3m:      PF-CAP-C-00140.

Sensor digital Optod Enchufe Odeon Fisher 7m:      PF-CAP-00141.

Sensor digital Optod Enchufe Odeon Fisher 15m:    PF-CAP-C-00163.

Sensor digital Optod 3m cables desnudos:                PF-CAP-C-00160.

Sensor digital Optod 7m cables desnudos:                PF-CAP-C-00168.

Optod digital sensor 15m cables desnudos:              PF-CAP-C-00164.



Sensor digital Optod Odeon titanio Enchufe Fisher 3m:                       PF-CAP-C-00240.

Optod digital sensor Odeon titanium Fisher plug 7m:                           PF-CAP-C-00241.

Optod digital sensor Odeon titanium Fisher plug 15m:                         PF-CAP-C-00242.

Sensor digital Optod titanio 3m hilos desnudos:                                    PF-CAP-C-00243.

Sensor digital Optod titanio 7m hilos desnudos:                                    PF-CAP-C-00244.

Sensor digital de titanio Optod de 15 m con cables desnudos.             PF-CAP-C-00245.
