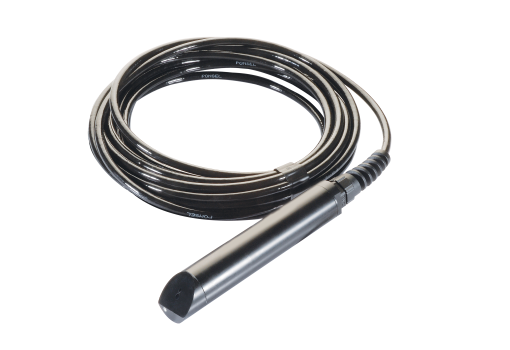

SENSOR DE TURBIDEZ NEFELOMÉTRICA NTU AQUALABO.

Tecnología óptica para medidas optimizadas.

CARACTERÍSTICAS:

Tecnología óptica: El principio de medida se basa en la nefelometría IR ISO 7027 / 850 nm. El sensor puede calibrarse
con una solución patrón de formazina. El sensor NTU integra una tecnología óptica de bajo coste, con un mantenimiento muy reducido
y sin consumibles.

VENTAJAS:
Sensor óptico IR con fibra óptica
– Alcance: 0 a 4000 NTU o 0-4500 mg/L
– Robusto y estanco (IP68)
– Consumo ultra bajo
– Salida digital Modbus RS-485 / SDI-12
– Medición nefelométrica.



ESPECIFICACÍONES TÉCNICAS:

Principio de medición: Difusión IR a 90°.

Rangos de medida: 5 – 50 NTU; 5 – 200 NTU; 5 – 1000 NTU; 5 -4000 NTU; RANGO AUTOMÁTICO 0 a 4500 mg/L Calibración: Rango 0-500 mg/L según NF EN 872 Rango >500 mg/L según NF T 90 105 2. Calibración automática.

Resolución: 0,01 a 1 NTU – mg/L.

Precisión: < 5% de la lectura.

Temperatura de trabajo: 0°C a + 50°C.

Medición de la temperatura: Mediante NTC.

Temperatura de almacenamiento: de -10°C a + 60°C.

Interfaz de señales: Modbus RS-485 y SDI-12.

Tiempo máximo de refresco: < 1 segundo.

Alimentación del sensor: 5 a 12 voltios.

Consumo eléctrico: En espera: 40 μA / Medio RS485 (1 medida/segundo): 820 μA / Medio
SDI12 (1 medida/segundo): 4,2 mA / Impulso de corriente: 500 mA.

Consumo:
– En espera: 40 μA.
– RS485 promedio (1 medida / seg): 820 μA.
– Media SDI12 (1 medida / seg): 4,2 mA.
– Tiempo de calentamiento: 100 mS.
– Impulso de corriente: 500 mA.

Dimensiones: Diámetro: 27 mm; longitud: 170 mm.

Peso: 300 g (sensor + cable de 3 metros).

Material: PVC, DELRIN, Cuarzo, PMMA, Poliamida.

Presión máxima: 5 bares.

Conexión: 9 conectores blindados, cubierta de poliuretano, cables desnudos o conector Fisher impermeable.

Grado de protección: IP68.



Accesorio:
Hidro-limpiadora: Sistema antiincrustante
para sensor numérico NTU.



REFERENCIAS:

Sensor de NTU, 3 metros de cable, alambre desnudo:                    PF-CAP-C-00173.

Sensor de NTU, 7 metros de cable, alambre desnudo:                    PF-CAP-C-00174.

Sensor de NTU, 15 metros de cable, alambre desnudo:                  PF-CAP-C-00166.

Conector Fischer para sonda digital Turbidity/T – 3 m de cable:       PF-CAP-C-00146.

Conector Fischer para sonda digital Turbidity/T – 7 m de cable:       PF-CAP-C-00147.

Conector Fischer para sonda digital Turbidity/T – 15 m de cable:     PF-CAP-C-00165.



SISTEMA DE HIDRO-LIMPIEZA CON CEPILLO HYDROCLEAN:

HydroClean_P versión autónoma para sensor NTU sobre 7 m.  Caja de pilotaje autónoma para limpieza mecánica del sensor de Turbidez (NTU) sobre 7 m de cable:                                                                                                                                              PF-ACC-C-00421.

HydroClean_P versión autónoma para sensor NTU sobre 15 m:    PF-ACC-C-00423.

HydroClean_PEx a integrar para sensor NTU sobre 7 m Caja de pilotaje a integrar para limpieza mecánica del sensor de Turbidez (NTU) sobre 7 m de cable:                                                                                                                                                         PF-ACC-C-00425.

HydroClean_PEx integrado para sensor NTU en 15 m:                  PF-ACC-C-00427.

Sistema de montaje en pared para HydroClean_P:                        PF-ACC-C-00435.
